Layer Normalization

Overview

  • BN(Batch Normalization)이 NLP 도메인에서 겪는 패딩(Padding) 왜곡 문제 를 극복하기 위해 Ba et al. (2016)이 제안한 Normalization(정규화) 기법임.
  • Mini-batch 전체가 아니라,
  • 개별 샘플(단일 토큰) 하나의 feature 차원 전체(행, Row) 방향으로 평균($\mu$)과 분산($\sigma^2$)을 계산함.
  • Transformer 아키텍처에서 사실상 표준(de facto standard) Normalization 기법으로 채택됨.

정규화(Normalization)는 들쭉날쭉한 데이터의 통계적 특성을 평균 0, 분산 1로 일정하게 맞추는 작업임.
BN과 Layer Normalization 은 인공신경망 학습시
각 layer 를 거치는 데이터들이
Gradient Exploding이나 Vanishing이 일어나지 않으면서 학습을 효과적으로 할 수 있는
즉, 특성을 보존하면서 안정적인 분포를 가지도록 해 줌.

Formula

token 벡터 $\mathbf{x} \in \mathbb{R}^{d}$에 대해 아래와 같이 정의됨.

\[\mu = \frac{1}{d}\sum_{j=1}^{d} x_j, \qquad \sigma^2 = \frac{1}{d}\sum_{j=1}^{d}(x_j - \mu)^2\] \[\text{LN}(\mathbf{x}) = \gamma \odot \frac{\mathbf{x} - \mu}{\sqrt{\sigma^2 + \epsilon}} + \beta\]
  • $d$: 정규화 대상 feature 수 (임베딩 차원)
  • $\gamma,\, \beta \in \mathbb{R}^{d}$: 학습 가능한 scale / shift 파라미터
  • $\epsilon$: numerical stability를 위한 작은 상수 (기본값 $10^{-5}$)

위의 수식은 training 과정에 해당하며, inference 과정에서는 training 중 구한 Exponential Moving Average로 구한 평균과 분산이 사용됨: 이는 BN과 동일함.

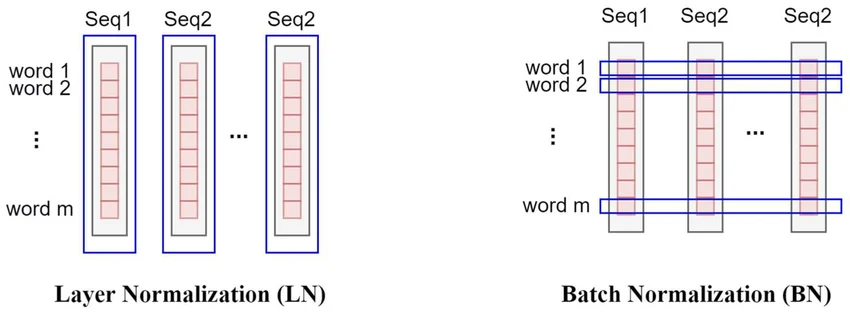

BN vs. LN

LN

구분 Batch Normalization Layer Normalization
정규화 축 배치 축 (열, Column)
좀더 정확히는 feature를 제외한 모든 축
feature axis (행, Row)
패딩 토큰 간섭 심각한 왜곡 발생
무의미한 padding으로 인해 평균과 분산등이 계산이 부정확해짐.
없음
Regularization 효과 배치 노이즈 기반 (암묵적) 기재하기 어려움
(deterministic)
주요 적용 도메인 CV / CNN NLP / Transformer
배치 크기 의존성 있음
(작은 크기의 batch 시 불안정)
없음

Why LN is Padding-Robust

BN의 열(along Column) 방향 통계 : padding이 직접 개입함.

\[\mu_j^{\text{BN}} = \frac{1}{N \cdot T}\sum_{i=1}^{N}\sum_{t=1}^{T} x_{i,t,j}\]
  • $N$ : 아래 소스예제의 B로 batch size임 (Number of samples (=sentences or images) in a mini-batch).
  • $T$ : 아래 소스예제의 T로 token size(=lenght of sequence, pixel number of single iamge)임.
    • image의 경우 feature map의 width와 height의 곱에 해당함.

위의 수식에 다음을 확인 할 수 있음:

  • 패딩 토큰(0-vector)이 feature $j$의 $\mu_j^{\text{BN}}$과 $(\sigma_j^{\text{BN}})^2$ 계산에 그대로 포함됨.
  • 패딩 비율이 높을수록 실제 토큰의 분포가 0 쪽으로 심각하게 왜곡됨.

LN의 행(Row) 방향 통계 : padding이 개입 불가.

\[\mu_{i,t}^{\text{LN}} = \frac{1}{d}\sum_{j=1}^{d} x_{i,t,j}\]
  • 각 토큰 $(i, t)$ 자신의 feature 차원 내에서만 통계를 계산함.
  • 토큰 각각에 대해 서로 독립적으로 계산됨
    • 때문에, token간의 관계는 attention에서 충분히 처리하는 Transformer와 궁합이 좋음.
    • 서로의 역할이 정확히 분리됨.
  • 다른 샘플 (다른 sentence or image)이나 다른 타임스텝 (같은 sequence내의 다른 token 또는 같은 image내의 다른 pixel)의 패딩 값이 계산에 전혀 관여하지 않음.
  • 배치 크기 및 패딩 비율과 무관하게 안정적인 정규화 가능.

단점: Regularization 효과가 거의 없음

  • BN: 미니배치마다 달라지는 $\mu_B$, $\sigma_B^2$ = stochastic noise : implicit regularization 효과 제공.
  • LN: token 하나에 해당하는 feature vector 내에서 평균과 분산이 구해지는 deterministic 연산 : BN에서 random한 선택에 의한 노이즈가 원천적으로 발생하지 않음.
  • 따라서 LN 적용 시 필요에 따라 Dropout 등 별도의 regularization 기법을 병행하는 것이 반드시 필요함.

LN은 Attention 또는 FFN sub-layer의 전(Pre-LN) 또는 후(Post-LN)에 적용되어, 해당 sub-layer 입출력 tensor의 분포를 안정화시키는 역할을 수행함.



torch.nn 을 사용한 기본 예제

import torch
import torch.nn as nn

# ── 재현성 고정 / Fix reproducibility ─────────────────────────────
torch.manual_seed(42)

# ── 하이퍼파라미터 / Hyperparameters ──────────────────────────────
B, T, C = 2, 4, 6   # batch_size=2, seq_len=4, embed_dim=6

# ── 패딩 포함 입력 생성 / Create padded input ─────────────────────
# shape: (B, T, C) = (2, 4, 6)
# - 문장1: 실제 토큰 3개 + <PAD> 1개
# - 문장2: 실제 토큰 2개 + <PAD> 2개
x = torch.tensor([
    # sentence 1
    [[1., 2., 3., 4., 5., 6.],    # token 1
     [7., 8., 9., 1., 2., 3.],    # token 2
     [4., 5., 6., 7., 8., 9.],    # token 3
     [0., 0., 0., 0., 0., 0.]],   # <PAD>
    # sentence 2
    [[2., 4., 6., 8., 1., 3.],    # token 1
     [5., 7., 9., 2., 4., 6.],    # token 2
     [0., 0., 0., 0., 0., 0.],    # <PAD>
     [0., 0., 0., 0., 0., 0.]],   # <PAD>
])  # shape: (2, 4, 6)

# ════════════════════════════════════════════════════════════════
# 1. Batch Normalization
#    - nn.BatchNorm1d 입력 형태: (N, C) 또는 (N, C, L)
#    - NLP 시퀀스에 적용하려면 (B, T, C) → (B, C, T) permute 필요
#    - train() 모드: 현재 미니배치 통계(μ_B, σ_B²) 사용
# ════════════════════════════════════════════════════════════════
bn = nn.BatchNorm1d(num_features=C, affine=False)  # γ,β 없이 순수 정규화만 확인
bn.train()

x_for_bn = x.permute(0, 2, 1)          # (B, C, T) = (2, 6, 4)
with torch.no_grad():
    out_bn = bn(x_for_bn)               # shape: (2, 6, 4)
out_bn = out_bn.permute(0, 2, 1)        # 다시 (B, T, C) = (2, 4, 6)

# ════════════════════════════════════════════════════════════════
# 2. Layer Normalization
#    - normalized_shape=C: 마지막 차원(feature 축) 방향으로 정규화
#    - 입력 shape 그대로 유지: (B, T, C) → (B, T, C)
#    - 각 토큰 독립적으로 처리 → 패딩 토큰의 간섭 없음
# ════════════════════════════════════════════════════════════════
ln = nn.LayerNorm(normalized_shape=C, elementwise_affine=False)

with torch.no_grad():
    out_ln = ln(x)                      # shape: (2, 4, 6)

# ════════════════════════════════════════════════════════════════
# 3. 결과 출력 및 비교 / Output & Comparison
# ════════════════════════════════════════════════════════════════
print("=" * 60)
print("[입력값 / Input]")
print(f"  문장1 token1 : {x[0, 0].tolist()}")
print(f"  문장1 <PAD>  : {x[0, 3].tolist()}")

print("\n[Batch Normalization 출력]")
print("  ※ 열(Column) 방향 통계 → PAD(0) 값이 통계에 섞임")
print(f"  문장1 token1 : {out_bn[0, 0].numpy().round(4).tolist()}")
print(f"  문장1 <PAD>  : {out_bn[0, 3].numpy().round(4).tolist()}")
# PAD 토큰 출력이 0이 아님 → BN 통계가 PAD에 의해 왜곡되었음을 방증

print("\n[Layer Normalization 출력]")
print("  ※ 행(Row) 방향 통계 → PAD(0) 토큰은 스스로만 정규화됨")
print(f"  문장1 token1 : {out_ln[0, 0].numpy().round(4).tolist()}")
print(f"  문장1 <PAD>  : {out_ln[0, 3].numpy().round(4).tolist()}")
# PAD 토큰 출력 = 0 (모든 feature가 동일값 → σ=0 → NaN 방지용 ε로 처리 후 0)

# ════════════════════════════════════════════════════════════════
# 4. 수동 검증: LN 수식을 직접 계산하여 nn.LayerNorm과 대조
#    LN(x) = (x - μ) / sqrt(σ² + ε)
# ════════════════════════════════════════════════════════════════
print("\n[수동 검증 / Manual Verification  ─  문장1 token1]")
tok = x[0, 0]                                      # [1,2,3,4,5,6]
mu_manual  = tok.mean()
var_manual = tok.var(unbiased=False)               # LN은 biased variance 사용
ln_manual  = (tok - mu_manual) / (var_manual + 1e-5).sqrt()

print(f"  수동 계산    : {ln_manual.numpy().round(4).tolist()}")
print(f"  nn.LayerNorm : {out_ln[0, 0].numpy().round(4).tolist()}")
# 두 결과가 일치함을 확인

예상 출력 / Expected Output:

============================================================
[입력값 / Input]
  문장1 token1 : [1.0, 2.0, 3.0, 4.0, 5.0, 6.0]
  문장1 <PAD>  : [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]

[Batch Normalization 출력]
  ※ 열(Column) 방향 통계 → PAD(0) 값이 통계에 섞임
  문장1 token1 : [ 0.2289,  0.4709,  0.1180,  0.9129,  0.8528,  0.4861]
  문장1 <PAD>  : [-1.1471, -1.1471, -1.4142, -1.1471, -1.1471, -1.1471]
  # ↑ PAD 임에도 0이 아님 → BN 통계가 패딩에 의해 왜곡됨

[Layer Normalization 출력]
  ※ 행(Row) 방향 통계 → PAD(0) 토큰은 스스로만 정규화됨
  문장1 token1 : [-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]
  문장1 <PAD>  : [0.0, 0.0, 0.0, 0.0, 0.0, 0.0]
  # ↑ PAD는 모든 feature가 동일값(0) → μ=0, σ=0 → ε 처리 후 0 유지

[수동 검증 / Manual Verification  ─  문장1 token1]
  수동 계산    : [-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]
  nn.LayerNorm : [-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]
  • BN의 <PAD> 출력이 0이 아님 → 패딩 토큰들이 feature별 $\mu_B$, $\sigma_B^2$을 왜곡했다는 직접적인 증거임.
  • LN의 <PAD> 출력은 정확히 0 → 해당 토큰의 모든 feature가 동일값(0)이므로 $\mu=0$, $\sigma=0$이 되어 $\epsilon$ 처리 후 0으로 수렴함. 다른 토큰 결과에는 전혀 영향을 주지 않음.
  • 수동 계산과 nn.LayerNorm 결과가 일치 → LN 수식의 동작을 코드 레벨에서 직접 검증 가능함.
